中心孔研磨機工作原理

??

? ? 結合新鄉市宏飛機床制造生產的中心孔研磨機，對臥式中心孔研磨機的工作原理做以下陳述：機床動力來源——由位于機床頭座裝置上面的電機提供。經多層覆膠帆布粘合平帶，以特定速比傳遞給主軸撥盤，撥盤旋轉帶動雞心夾，致使工件回轉。皮帶的松緊是依靠電機座下的調整板來實現。

? ? 機床頭架和尾座各帶有一只開有圓弧槽的硬質合金研磨頂尖（圓弧槽具有切削功能）。尾座可以根據工件的長度在平—V導軌上左右移動。工作時尾座頂尖依靠氣缸前進、后退及加壓

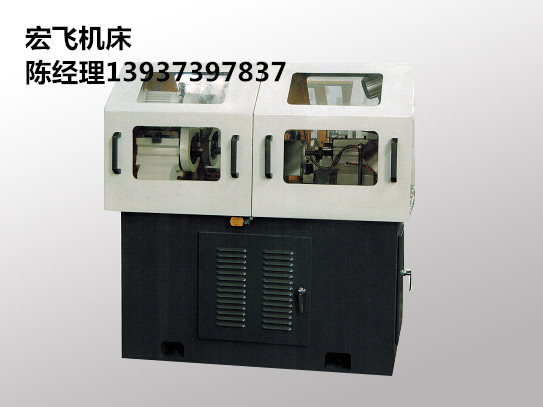

中心孔研磨機機床結構
⑴、中心孔研磨機機床上四只研磨頂尖同時對工件兩端進行中心孔研磨。(機床兩工位可以對工件單獨、同時研磨，也可對不同長度不同直徑工件同時研磨)
⑵、四只5#特制莫氏錐度硬質合金頂尖參與研磨。?
⑶、氣動方式頂緊、松開工件，并對待研中心孔恒壓研磨。
⑷、主機體、臺面為鑄鐵，機箱為鋼板焊接結構,經過二次實效處理。
⑸、為高速、**研磨中心孔，特設計方便快速移動護門，兼開停機床功能。
⑹、中心孔研磨機機床設計有研磨時間定時裝置，確保規定時間下的質量和效率。
⑺、工件回轉采用變頻無級調速。
? ⑻、中心孔研磨機配有研磨機箱裝置。在工件進行中心孔研磨時，通過研磨機箱裝置的專用泵站將研磨劑自動噴淋在研磨部位。從而降低研磨產生的熱量和提高中心孔的粗糙度。
⑼、中心孔研磨機附帶有輔助支撐裝置。
⑽、中心孔研磨機機床防護罩
? ?機床防護罩兼有開停機床功能。
? ?機床防護罩采用全封閉防護裝置，防止研磨液的飛濺，確保環境整潔和操作人員身體不受傷害。
⑾氣動及潤滑系統
? ? 尾架裝置中的套筒左右移動采用壓縮空氣。
? ? 活塞桿采用油霧潤滑。
? ? 導軌部分采用手澆式潤滑。

⑿、電氣系統

中心孔研磨機機床變頻器采用臺灣臺達產品，機床其他電氣元件采用日本和泉和人民電器品牌，機床采用內置式電柜，電柜與機床連接采用床身內部走線。

機床各電路設有短路保護裝置及過載、過熱保護裝置。
⒀、機床顏色根據訂貨方提供色板定。
⒁、中心孔研磨機機床動作描述：
人工將待加工零件放在托架上——手動合上移動防護門——研磨頂尖前進——研磨 ——設定研磨時間到，研磨頂尖快退——手動打開移動防護門——取出研磨好零件——人工將另一待研磨零件放在托架上 ?
? ? 想了解更是多關于中心孔研磨機的工作原理與信息，請關注新鄉市宏飛機床制造的官網，我們會持續為您帶來**的技術性文章。
?
