新鄉宏飛機床產品熱銷三湘大地

? ?新鄉宏飛機床生產的中心孔磨床、中心孔研磨機系列產品的2017年下半年相繼銷售到湖南長沙、株洲、湘潭；衡陽等重工業城市，初步實現三湘大地京廣沿線城市全覆蓋。

??新鄉市宏飛機床制造是一家集機床研發、生產和銷售為一體的科技型企業，是在原新鄉機床廠（機械工業部屬企業）基礎上改制的**從事生產中心孔磨床、中心孔研磨機、雙端面研磨機床、硅鋼片去毛刺機、工作臺可移動立式車床、齒輪磨棱機等專用設備生產制造的全資公司，公司自年成立以來，為國內外相關行業量身定做各種加工設備數千臺套。

本機床主要由床身、主軸箱、工件夾緊機構、傳動機構等主要部件組成。
關鍵件：床身導軌、主軸、導軌等均屬機床關鍵件，均要求采用耐磨材料、精密加工。
機床主要結構和傳動要求
1、機床床身導軌需要經過多次時效處理，耐磨性好。
2、磨軸部件足由極精密的主軸和軸承組成。并經多次時效、探傷、加工而成，在裝配中又進行精心裝配和調整，*后能在45000轉/分下穩定工作。主軸箱實現進給磨削和退回。
3、工件夾緊機構有自動定心功能。

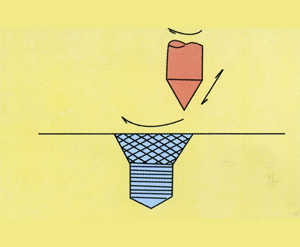

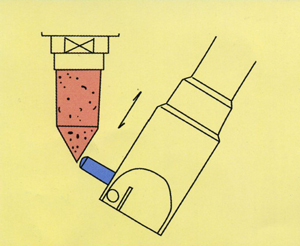

4、砂輪修整機構沿砂輪半角母線移動，將砂輪錐面進行**修整。
5、潤滑系統采用油霧潤滑，壓縮空氣將產生的油霧送至主軸箱內，實現對主軸、軸承等運動零部件的潤滑。
6、機床配置吸塵器，并實現磨削和吸塵同步進行。
7、電氣系統
(1)布線整齊，結構合理，散熱性強。
(2)電氣系統適應機床工作環境。

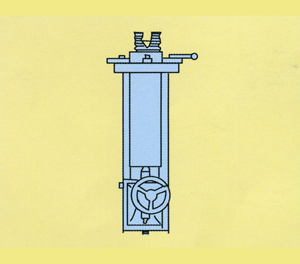

工件自動定心

　　1、磨削時工件可固定亦可旋轉

　　2、可加工旋轉體，亦可加工非旋轉體

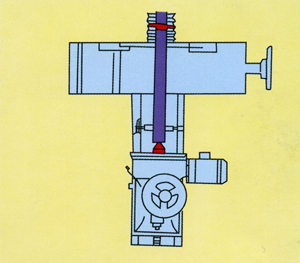

定位方式多種

1、下端中心孔上端外圓定位

2、兩端均以中心孔定位

3、工件三爪式定位

技術規格	2M8015×1000	2M8015×2000	2M8015×3000
工件夾持直徑	8～150
工件長度	50～1000	50～2000	50～3000
中心孔錐角	60°
中心孔錐面*大直徑	60
中心孔導孔*小直徑	1.5
工件*大重量	100
主軸轉速(r/min)	45000×22500×13000
公轉轉速(r/min)	400
工件轉速(r/min)	50
砂輪往復運動行程	0.75～3
砂輪直徑	17／30／50／60
主運動電機轉速與功率(r/min,kw)	2800；0.25
公轉運動電機轉速與功率(r/min,kw)	750；0.12
工件轉動電機轉速與功率(r/min,kw)	1400；0.12
吸塵器電機轉速與功率(r/min,kw)	2800；1.1
外型尺寸(長寬高）mm	760×860×1750	760×860×2750	760×860×3700
重量	600	700	750
工作精度	2M8015×1000	2M8015×2000	2M8015×3000
中心孔錐角偏差	60°-4′
中心孔徑向跳動	0.0025
中心孔錐面表面粗糙度(μm)	Ra0.8
